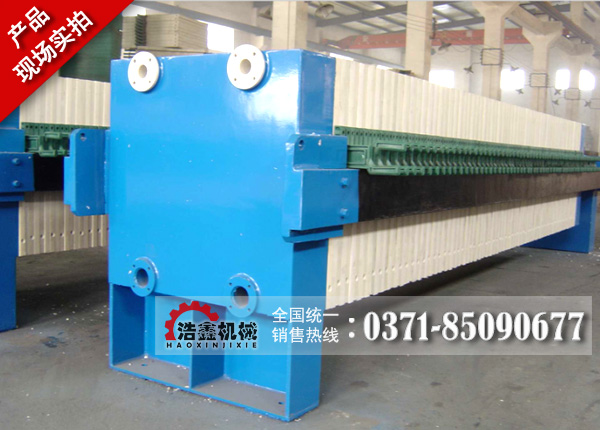

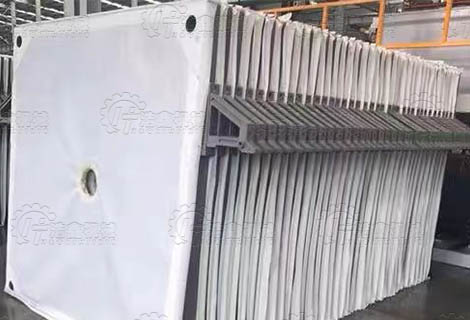

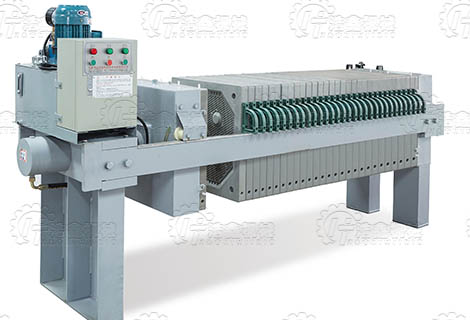

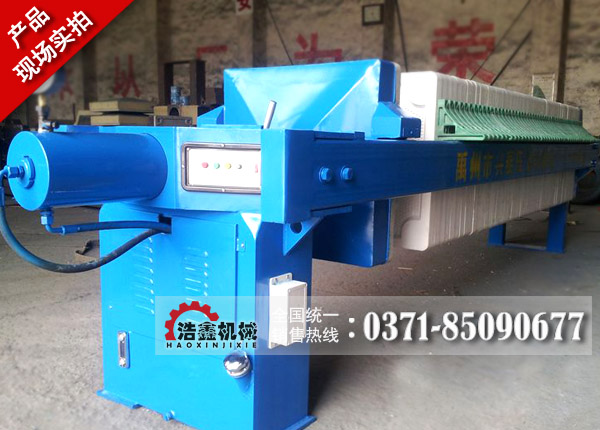

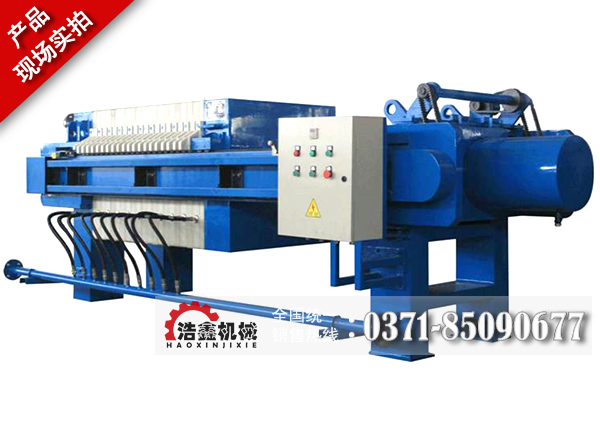

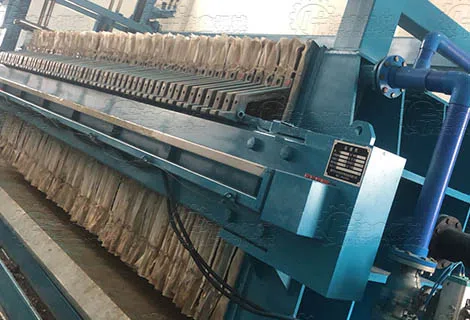

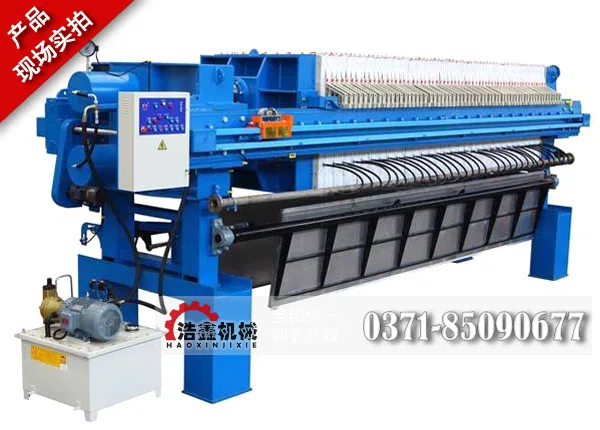

板框式压滤机主要由固定板、滤框、滤板、压紧板和压紧装置组成，外观与厢式压滤机相似。制造板、框的材料有金属、木材、工程塑料和橡胶等，并有各种形式的滤板表面槽作为排液通路，滤框是中空的。多块滤板、滤框交替排列，板和框间夹过滤介质（如滤布），滤框和滤板通过两个支耳，架在水平的两个平等横梁上，一端是固定板，另一端的压紧板在工作时通过压紧装置压紧或拉开。压滤机通过在板和框角上的通道或板与框两侧伸出的挂耳通道加料和排出滤液。滤液的排出方式分明流和暗流两种、在过滤过程中，滤饼在框内集聚。一般板框式压滤机的工作压力为0.3~0.5MPa,压滤机工作压力为1~2MPa。
